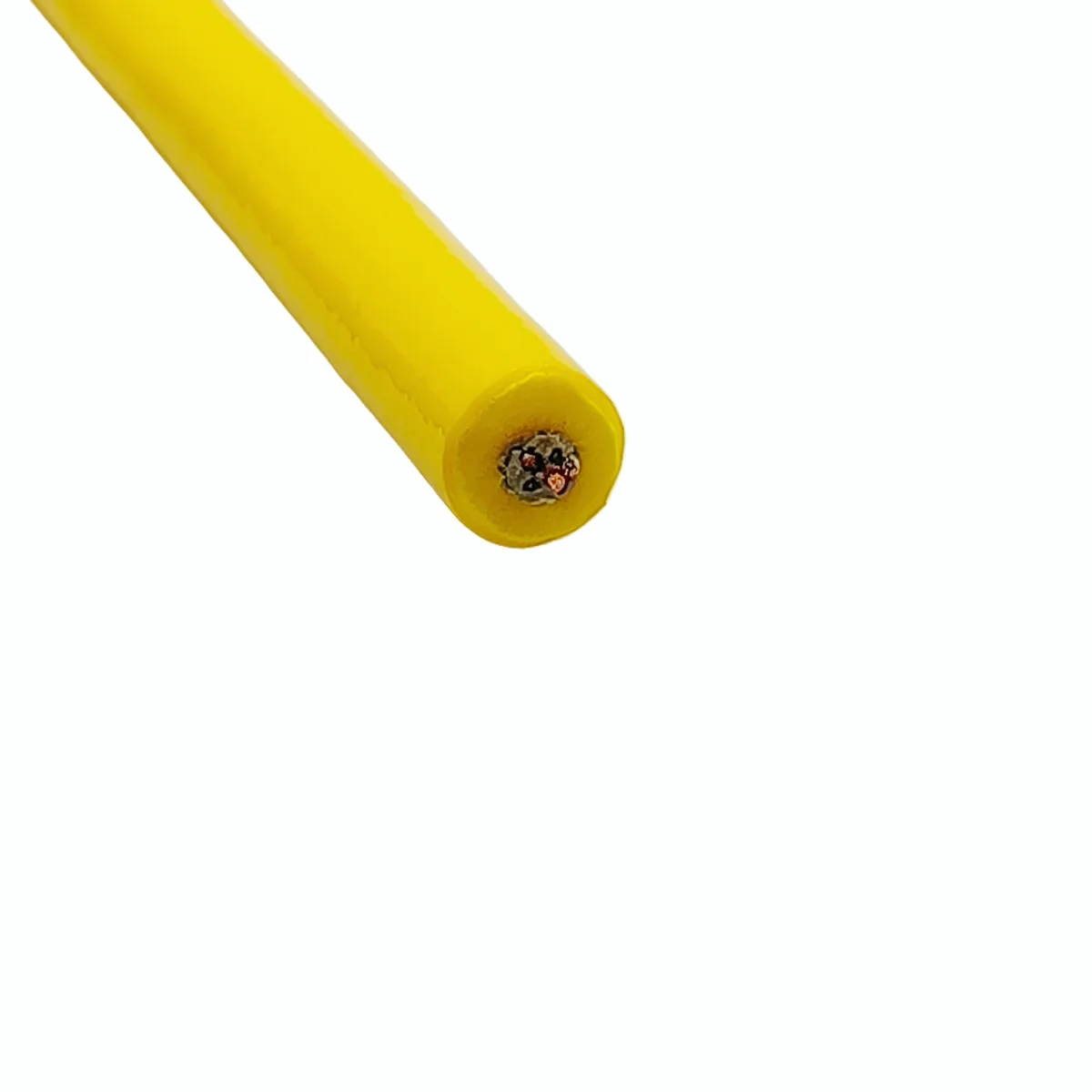

零浮力电缆 双层浮力线 2×0.5mm²+2×1SMF

产品概述

在水下作业中，线缆的自重往往不是小事。普通电缆入水后会持续下沉，形成拖底、兜水与额外阻力，水下机器人的姿态因此变得难以控制，作业半径也被线缆的悬垂形状限制。双层浮力线通过在内层引入发泡结构，把整根电缆在水中的净重压到接近于零，让它随设备一起悬停、升降、平移，而不会把设备往下拽。

这一类电缆的另一层价值在于“缆内分工”。导电、传信、承力、浮力四件事原本可以挤在同一根金属丝上，但那样做的结果是导体被迫加粗、柔软度下降、信号还要和电流挤在一条路上。本产品把这四件事拆开布置：铜导体只负责电流，单模光纤只负责信号，高强纤维负责拉力，发泡层负责浮力。各部分工作在各自的合理区间，细截面线芯的长期可靠性因此更容易保证。

产品为双层护套结构，外层黄色 TPU 便于在水中辨识，内层发泡 TPU 兼顾浮力与缓冲，两路电力线芯与两芯单模光纤同缆敷设，适合需要供电与数据回传同时进行的水下设备。

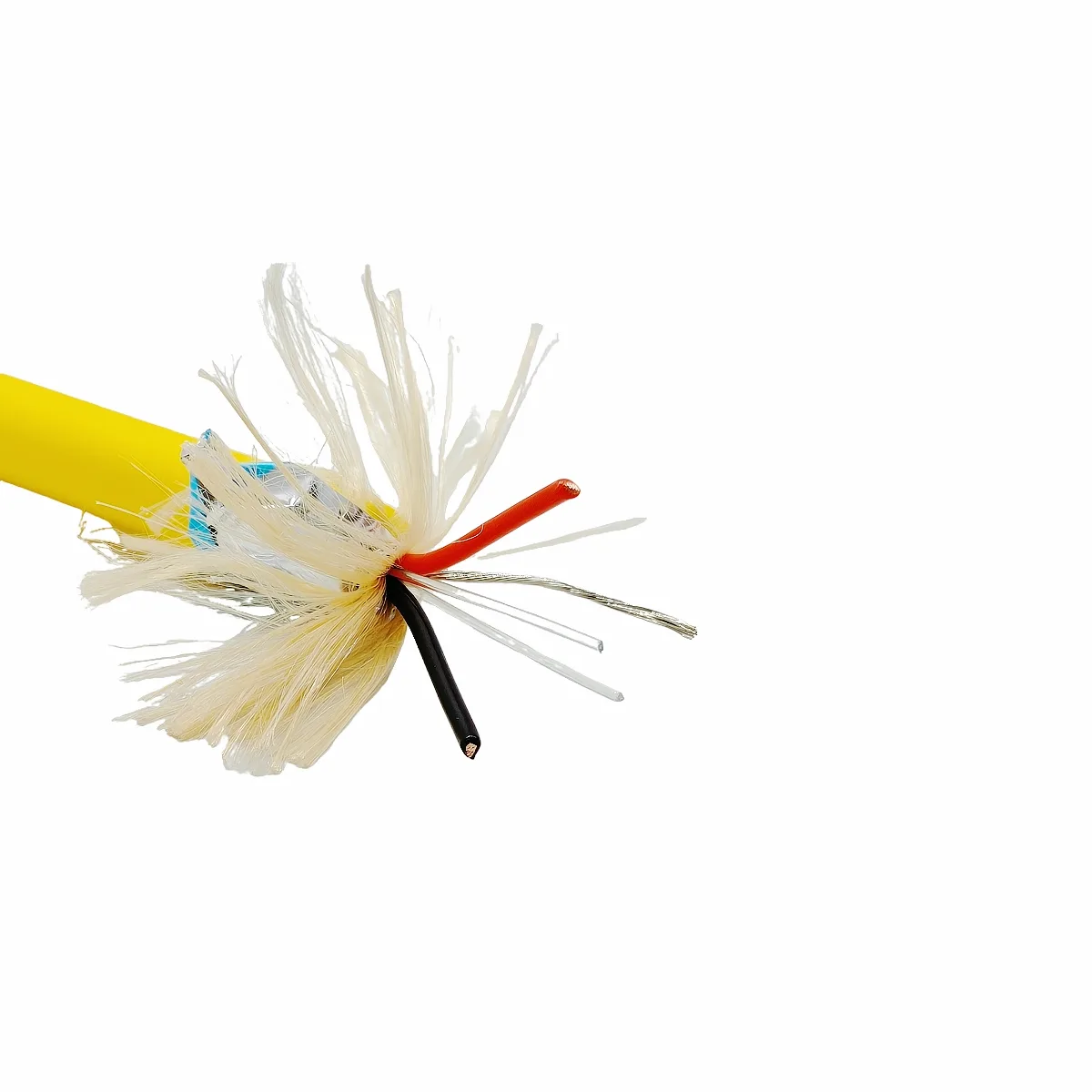

结构与材料

• 导体：裸铜丝绞合，0.5mm²
• 导体外径：0.91mm
• 绝缘：PE，厚 0.35mm，绝缘外径 1.6mm，红、黑两色区分
• 光纤单元：2 根 0.9mm 透明光纤，与绝缘线芯同层绞合
• 成缆：成缆外径 3.2±0.2mm，缆芯内以 6 根 3000D LCP 纤维填充

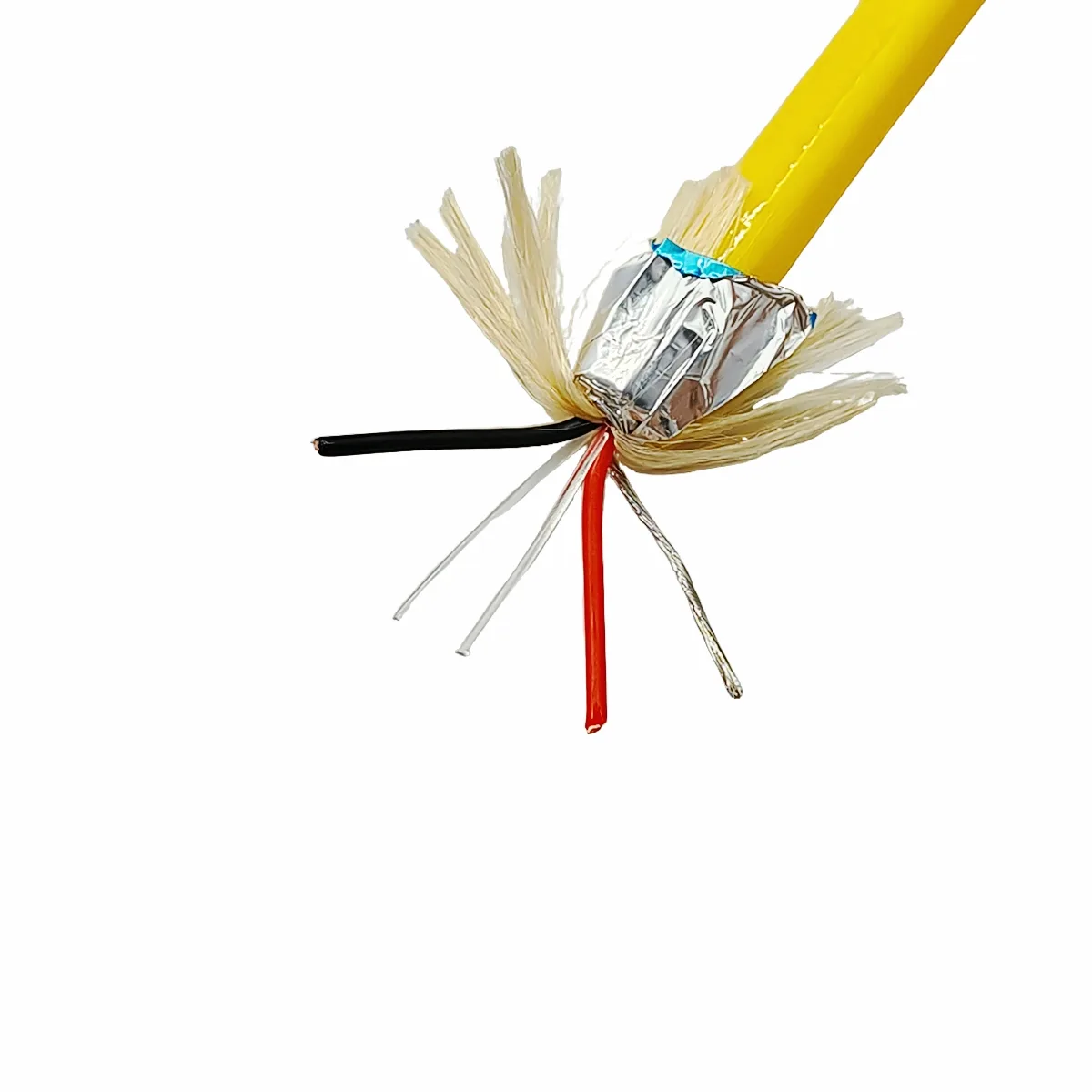

• 屏蔽：铝箔绕包，配镀锡铜排流线引出

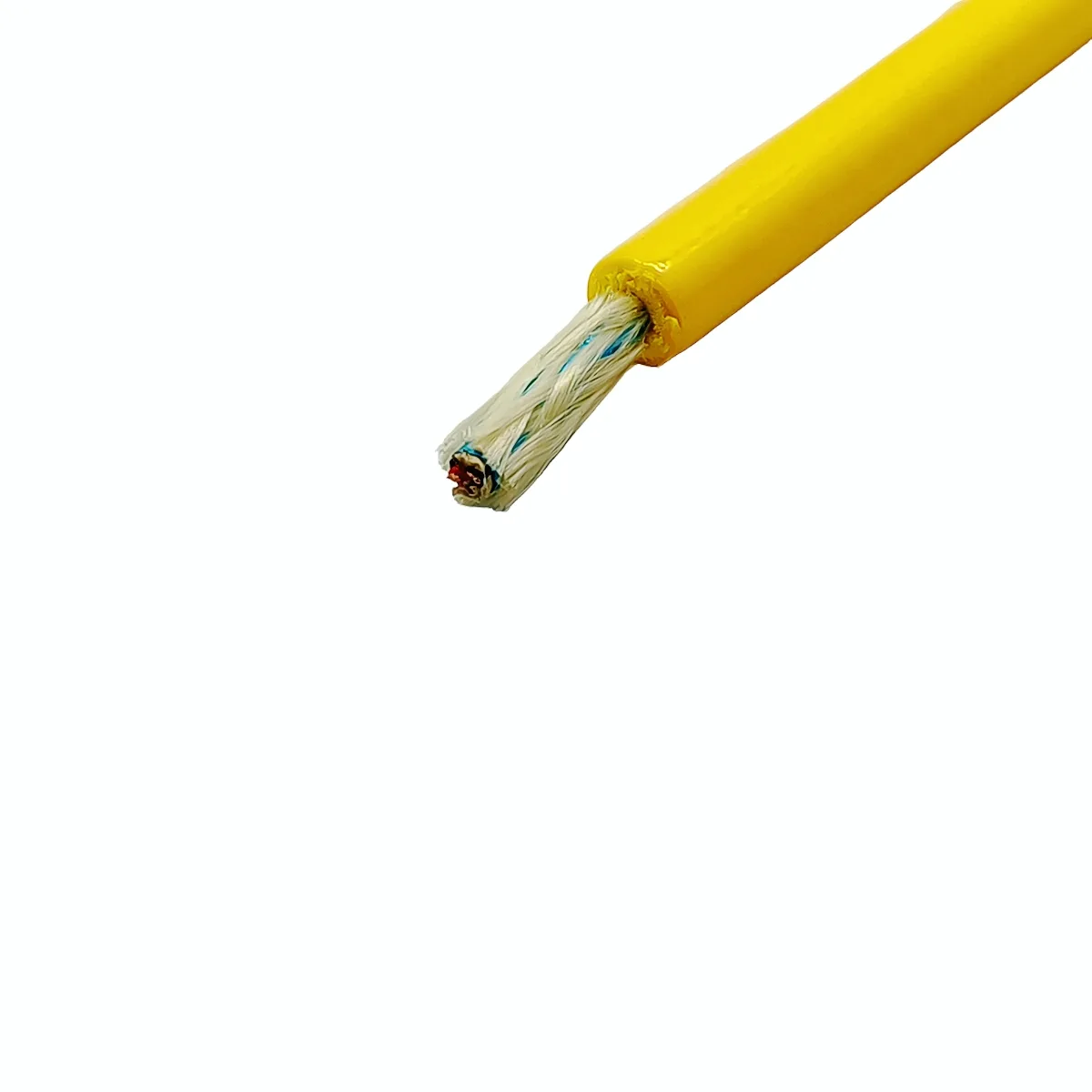

• 加强编织：1000D LCP 纤维 8+8 编织，16 锭，覆盖率约 50%

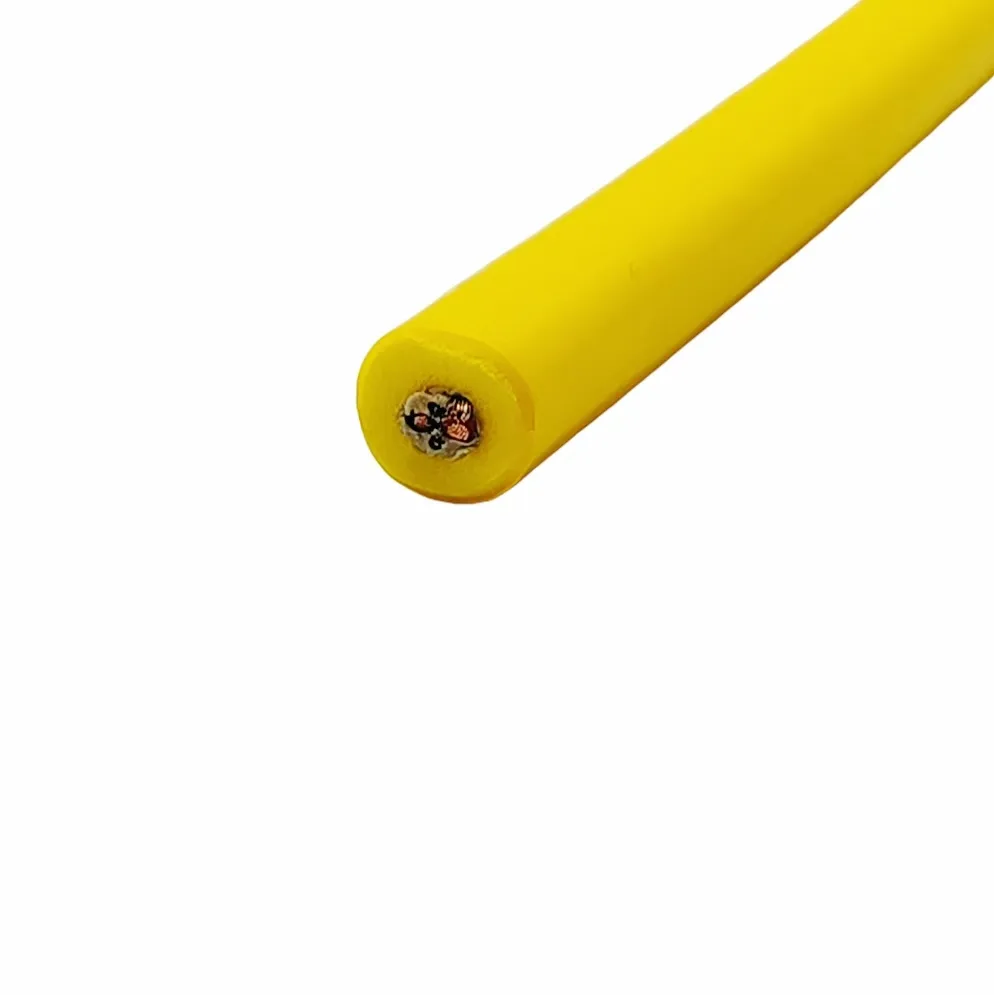

• 内护套：发泡 TPU，厚 2.2mm
• 外护套：TPU，黄色，薄壁挤出
• 成品外径：9±0.5mm

把光纤和电力线芯放在同一绞合层里，是这类光电复合缆的常见做法，好处是成缆圆整、光纤不会被单独挤压在某一侧。铝箔绕包叠加镀锡铜排流线，形成一层连续的静电屏蔽，能抑制水下推进电机与变频装置带来的共模干扰；外层再以 LCP 纤维编织包覆，既护住铝箔不被后续挤出工序擦破，也在纵向分担一部分拉力。

发泡内护套与实心外护套分层挤出，是双层结构的核心。发泡层壁厚较大、密度低，提供浮力和径向缓冲；外层壁薄而致密，承担耐磨、耐水解、耐刮擦与颜色标识的职责。两层各司其职，避免了“一层做厚就浮不起来、做薄就不耐磨”的两难。

关键特性

浮力与重量平衡。发泡层把缆身密度拉低，线缆在水中接近中性，设备悬停时不需要额外的配重或浮球来抵消线缆重量。

光电一体敷设。两路电力线芯供设备用电，两芯单模光纤承担控制信号与视频回传，一根缆完成两类传输，收放机构、绞车与穿舱件都可以简化。

柔软与抗弯。导体采用多股绞合，成缆层采用较松的绞合方式，光纤与线芯同层分布，整根缆的弯曲刚度被控制在较低水平，适合通过小型滑轮与收放盘。

抗拉与导电分离。拉力由 LCP 纤维填充与编织层承担，铜导体不参与承力，细截面线芯在反复收放后不易被拉细、拉断。

护套分工明确。内层发泡负责浮力与缓冲，外层实心 TPU 负责耐磨与环境隔离，长期浸水后仍能保持整体结构的完整性。

电气与机械性能

• 额定抗拉：100KG
• 额定电压：以双方确认的规格文件为准
• 工作温度：以双方确认的规格文件为准
• 最小弯曲半径：以双方确认的规格文件为准
• 导体直流电阻：以双方确认的规格文件为准

上述抗拉力为成缆结构的整体承力指标，实际使用时应把敷设张力、动态冲击与安全系数一并考虑，避免长期满额受力。具体的电压等级、耐温区间与弯曲半径要求，按项目实际工况由双方在规格文件中确认，不同水深、不同收放频次对护套厚度与承力元件配置的要求并不相同。

典型应用场景

• 水下机器人（ROV/AUV）的供电与信号脐带，尤其是需要长时间悬停观察的轻型设备
• 水下摄像、照明与云台系统的复合缆，供电与视频回传同缆完成
• 水质监测浮标、水下传感器阵列的数据与供电通道
• 海洋科考中的采样设备、拖体与观测平台
• 水库、湖泊、养殖区等浅水环境的水下检测与巡检设备
• 水下结构物（闸门、管道、桩基）的检查与清理工具

在需要频繁收放、设备姿态要求高的场合，中性浮力带来的好处最直接；在定点长期布放的场合，则更看重护套的耐水解性能与承力结构的稳定性。

选型与定制提示

1. 先确认水中净重要求。不同水深与水温对应不同的浮力需求，若设备本身余浮力有限，可在结构上进一步调整发泡层厚度，具体以双方确认的规格文件为准。

2. 确认光纤类型与芯数。本结构按两芯单模配置，若需要多模、更多芯数或增加铜信号对，需要重新核算成缆外径与浮力平衡。

3. 确认承力等级。抗拉指标应与收放机构的额定张力匹配，必要时可增加纤维填充根数或调整编织密度。

4. 确认端接方式。水下连接器、硫化接头、分线护套等附件会改变局部外径与重量分布，选型时应一并说明。

5. 确认使用环境。长期浸水、油污、紫外暴晒与机械摩擦对护套材料的要求不同，可按项目工况调整外层配方与颜色。

交货长度、包装方式、印字内容与端接形式均可按项目需求商定。建议在正式下单前提供敷设路径、收放方式与设备功率，以便对导体截面、浮力配置与接头形式做一次完整核算，避免现场出现缆重与设备余浮力不匹配的情况。
